特种醇酸树脂酯化反应釜  外盘管加热成套方案

关键词：醇酸树脂反应釜、外盘管反应釜、酯化釜、兑稀釜、无锡伟杰环化

随着环保型涂料市场需求增长，特种醇酸树脂的生产规模也在向大单批次、高效率方向升级。基于某化工企业原有的4000L聚合釜+6000L兑稀釜工艺，我们为您设计了采用外盘管加热的10000L酯化反应釜及配套15000L兑稀釜的全套技术方案，满足单批次10吨级产能，同时严格保障高温酯化工艺的安全与稳定性。

一、工艺放大，产能翻倍

原工艺单批次产量约4吨，升级后单批次可达10吨。关键调整如下：

– 投料量：豆油酸、甘油、苯酐合计约7500kg（按原配方2.5倍放大）

– 醋酸丁酯用量：约3750kg

– 生产周期：8-10小时/批（含升温、保温、冷却）

所有控制参数（温度曲线、真空度、搅拌速度、兑稀比例）均保留原工艺核心要求。

 二、10000L酯化反应釜（聚合釜）核心技术参数

釜体

– 有效容积10000L，装料系数0.7-0.8

– 内筒材质304不锈钢，厚度≥12mm

– 设计压力：内筒常压/微负压，外盘管0.6MPa

– 设计温度：内筒280℃，外盘管300℃

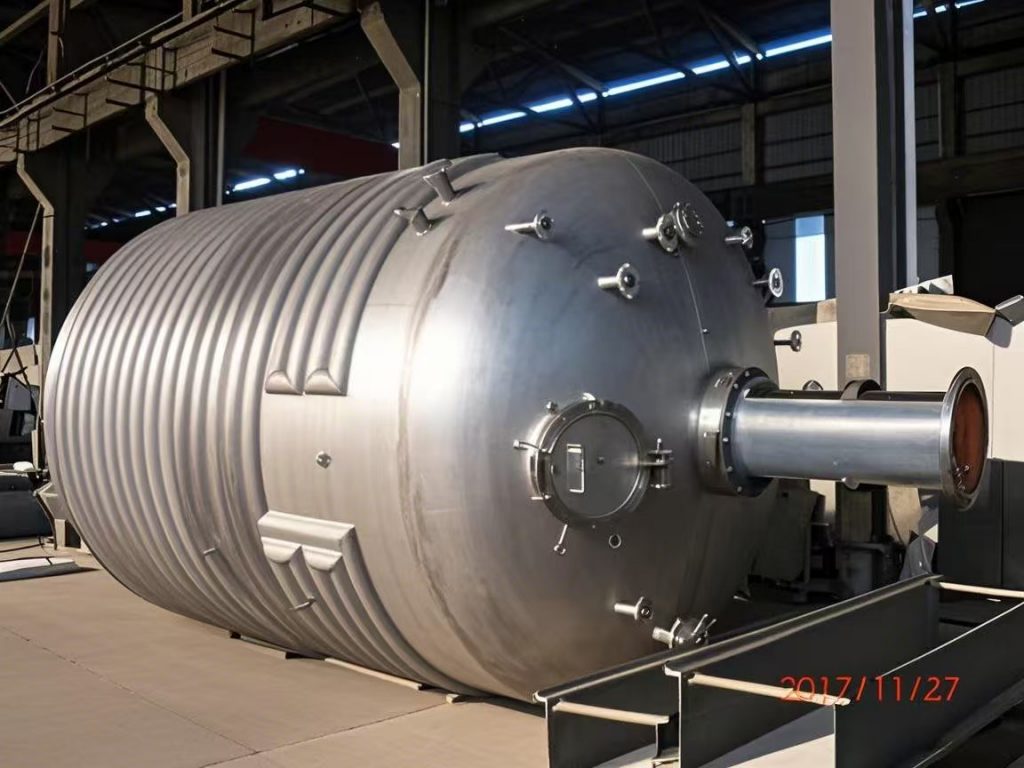

加热方式：外盘管

– 采用半圆管螺旋盘管焊接于釜体外壁，热媒为导热油

– 盘管规格：φ89×4mm或φ76×4mm，螺旋间距约100-120mm

– 加热面积：约25-30㎡（远大于普通夹套，传热效率更高）

– 热媒进出口：DN65，导热油进口温度260℃，回油240℃

– 升温速率：3小时升至150℃，再以10℃/h升至240℃

– 控温精度±2℃，配备PID自动调节

冷却方式：内盘管

– 采用内盘管装与内筒，冷媒为冷却水

– 盘管规格：φ76×4mm，螺旋间距约116mm

– 冷却面积：约25-30㎡（冷却效率高）

– 冷媒进出口：DN65，冷却水进口温度30℃，出口温度70℃

– 降温速率：1小时降至150℃以下，

– 控温精度±2℃，配备PID自动调节

外盘管优势：

相比传统夹套，外盘管具有换热面积大、热媒流速高、传热系数高、承压能力强等优点，尤其适用于高温（240℃以上）导热油加热工况，且可减少内筒壁厚，降低设备重量。

冷却

– 停加热后，内盘管通入冷却水（或切换冷却油）快速降温

– 内盘管加速冷却

搅拌器

– 锚式+桨式组合搅拌，适应物料粘度变化

– 电机功率22-30kW，防爆变频（dⅡBT4），转速0-85rpm

– 机械密封（双端面，带冷却）

回流分水系统

– 列管冷凝器换热面积20-25㎡

– 不锈钢立式分水器，容积≥200L，带视镜和放水阀

安全附件

– 安全阀（外盘管及内筒）

– 爆破片（内筒）

– 超温报警及联锁（电加热辅助时自动切断）

– 氮气置换接口（停车检修用）

三、15000L兑稀釜设计方案

– 有效容积15000L，内筒304不锈钢，夹套碳钢（或外盘管，如需保温）

– 设计压力：内筒常压/全真空（-0.1MPa），夹套0.4MPa

– 框式+推进式组合搅拌，电机15-22kW防爆变频

– 夹套通冷却水，换热面积12-15㎡，可辅助内盘管快速降温

– 配备水环式真空泵（抽速≥200m³/h），实现醋酸丁酯真空吸料，避免静电风险

四、过滤包装及自动化控制

过滤系统

– 密闭式叶片过滤机或袋式过滤机，过滤面积≥20㎡，材质304

– 助滤剂（硅藻土）采用密闭加料斗

灌装系统

– 防爆自动灌装秤，灌装精度±0.2kg，配套辊道输送及自动压盖

– 灌装口设置集气罩，接入废气处理

自动化控制（PLC/DCS）

– 控制酯化釜温度、压力、搅拌、外盘管导热油调节阀

– 兑稀釜真空度、醋酸丁酯计量（称重模块）、搅拌

– 安全联锁：超温自动停加热、冷却水中断报警、真空泵与阀门互锁

– 现场所有仪表、电机、调节阀均为防爆型（Ex dⅡBT4）

五、为什么选择外盘管加热？

| 对比项 | 传统夹套 | 外盘管 |

| 换热面积 | 受筒体表面积限制 | 可增加30-50% |

| 热媒流速 | 低，易短路 | 高，湍流充分 |

| 传热系数 | 一般 | 提高30-40% |

| 承压能力 | ≤1.0MPa | 可达2.5MPa |

| 内筒壁厚 | 需加厚 | 可减薄 |

| 制造检修 | 整体焊接，泄漏难修 | 盘管可局部补焊 |

| 适合工况 | 蒸汽、热水 | **高温导热油、高压蒸汽** |

本方案外盘管加热完全满足醇酸树脂酯化反应240℃高温要求，升温快、控温稳、长期运行可靠。

六、投资估算（参考）

| 项目 | 估算金额（万元） |

| 10000L酯化反应釜（外盘管+搅拌+冷凝+分水） | 38-48 |

| 15000L兑稀釜（含搅拌、真空系统） | 20-28 |

| 过滤包装系统 | 12-18 |

| 真空泵、溶剂储罐、管道阀门 | 8-12 |

| 自动化控制（PLC、仪表、阀门） | 10-15 |

| 安装调试费 | 8-10 |

| 总计（不含导热油炉、土建） | 约96-131万元 |

> 注：实际价格受材质品牌、防爆等级、自动化程度影响，建议细化设计后询价。

七、设计说明与建议

1. 本方案完全基于用户提供的《醇酸树脂工艺技术操作规程》放大设计，保留了原有工艺控制点。

2. 外盘管加热是高温酯化反应釜的最佳选择，建议导热油系统选用可靠的导热油炉，并配备高位膨胀槽和温度联锁。

3. 安全防爆是重中之重：所有电气设备必须选用防爆型（dⅡBT4），管道法兰做静电跨接，车间设置可燃气体报警器。

4. 醋酸丁酯计量推荐使用称重模块，更精准且不受温度影响。

5. 过滤助剂（硅藻土）添加应设计密闭投料装置，避免粉尘飞扬。

（本文基于工艺操作规程编写，适用于精细化工、涂料树脂行业扩大生产。）*
